Topografia

La topografia

Topografia
Es la ciencia que estudia el conjunto de principios y procedimientos que tienen por objeto la representación gráfica de la superficie terrestre, con sus formas y detalles; tanto naturales como artificiales; (véase planimetría y altimetría). Esta representación tiene lugar sobre superficies planas, limitándose a pequeñas extensiones de terreno, utilizando la denominación de «geodesia» para áreas mayores.Sin embargo para eso se utiliza un sistema de coordenadas tridimensional, siendo la x y la y competencia de la planimetría, y la zde la altimetría.Los mapas topográficos utilizan el sistema de representación de planos acotados, mostrando la elevación del terreno utilizando líneas que conectan los puntos con la misma cota respecto de un plano de referencia, denominadas curvas de nivel, en cuyo caso se dice que el mapa es hipsográfico. Dicho plano de referencia puede ser el nivel del mar, y en caso de serlo se hablará de altitudes en lugar de cotas.







La disciplina topográfica resulta ser de una enorme utilidad para ciencias tales como la arquitectura, la agronomía, la geografía y la ingeniería. Por ejemplo, la aplicación de conceptos propios de la geometría para la descripción de la realidad física resultan ser de enorme importancia a instancias de la actividad agrícola y en la construcción de edificios.En tanto, la topografía demandará un trabajo en doble dimensión, porque en primera instancia será necesaria la visita al terreno en cuestión para de esta manera analizarlo con los instrumentos apropiados; y luego, en una siguiente etapa del trabajo será imprescindible el traslado de los datos obtenidos en primera persona en el lugar, a un gabinete o laboratorio para ser interpretados y poder más tarde volcarlos en los mapas.

Los topógrafos que son aquellos profesionales que se ocupan de la topografía trabajan normalmente con sistemas bidimensionales sobre los ejes x e y, en tanto, la altura supone una tercera dimensión. La elevación del terreno en los mapas topográficos es reflejado a través de líneas que se conectan con un plano de referencia y que se conocen como curvas de nivel.

Por su lado, la estación total es un dispositivo que permite la medición de ángulos horizontales, verticales y distancias. Una vez que se conocen las coordenadas del lugar en el cual se instaló la estación podrán determinarse las coordenadas tridimensionales de cualquier punto que se mida. Una vez que las coordenadas ya se encuentran procesadas el topógrafo podrá comenzar a representar de forma gráfica los detalles de la superficie.




Importancia

Es utilizada como un servicio para los distintos sectores de obra como ser: excavadores, armadores, carpinteros, soldadores, etc. Resulta sencillo darse cuenta que la topografía es fundamental en la ejecución de la obra, debiéndose realizar con tres premisas fundamentales: responsabilidad, velocidad y sencillez.
Responsabilidad: porque la ejecución de la obra se realiza en base a las referencias que topografía marca. Una marca mal realizada representa un trabajo posterior sin sentido por no estar ubicada en el lugar que corresponde.


Velocidad: el retraso en las marcas representa el retraso en la obra, ya que nadie puede realizar su tarea si no sabe dónde hacerla.
Sencillez: marcas complicadas de comprender o de utilizar son motivo de errores.Los levantamientos que se hacen durante la construcción de un edificio se dividen en tres clases.


Preliminares: para que el arquitecto pueda elaborar los planos de edificio, necesita informarse sobre:
Coincidencias y topografía general del terreno.
Calles, aceras y pavimentos.


Servicios públicos (drenaje, agua potable, gas entubado, energía eléctrica y vapor).


Edificios construidos previamente en el terreno o sus cercanías.
De construcción: replanteos de ejes de obras, niveles de referencia, etc.
Levantamientos de posición: se realiza después de terminado el edificio.
Los levantamientos preliminares son de suma importancia ya que de ellos depende la puesta en obra del proyecto.

Como primera medida se deben fijar las dimensiones del terreno en donde se va a ejecutar la obra, es muy normal encontrar que los 30 mts. que indicaba la estructura del terreno en realidad es de 29,9 mts. También es muy importante la obtención de la posición de cañerías, sea de agua, gas, electricidad, etc. Que pudieran haber en el terreno y en sus proximidades. Algunas de ellas pueden llegar a ser de utilidad, otras quizás halla que reubicarlas y otras tan solo quitarlas; para cualquier caso se deben prever las tareas a utilizar siendo un inconveniente que dichas tareas se deban realizar de imprevisto.

En el caso de ser una obra de remodelación o montaje en un edificio ya construido resulta de suma importancia la obtención con precisión de la posición de columnas, muros, vigas, etc. Para la ejecución de esos relevamientos se pueden seguir diferentes métodos según las circunstancias.
Como primera medida se debe tener bien en claro respecto a qué ejes o puntos ha de estar referido dicho levantamiento (línea municipal, ochava, ejes de calle, alguna pared, mojones preexistentes, o un eje de referencia dada). Para cualquiera de los casos la temática de los levantamientos puede ser la misma.






Mediciones topográficas :

Representar, interpretar, dibujar y hacer planos y mapas La topografía es la ciencia que se ocupa de representar, sobre un plano o mapa a escala, las particularidades de un terreno
Para representar un terreno, ya sea a través de los primeros y más convencionales instrumentos topográficos o las más sofisticadas técnicas de posicionamiento por satélite, es preciso tomar dos tipos de medidas, ángulos y distancias. A partir de éstos se elaboran levantamientos planimétricos y altimétricos, que se distinguen principalmente por el tipo de ángulo que se mide, horizontales en los primeros y verticales o diferencias de altura en los segundos.
Tras el trabajo de campo y la consiguiente toma de datos tiene lugar el trabajo de gabinete en el que, con las medidas obtenidas y a través de los cálculos necesarios, se realizan los planos finales. Para ello, se trasladan los puntos tomados en el terreno a coordenadas sobre el papel y con la información obtenida se dibujan las curvas de nivel, señalando las singularidades que se precisen: carreteras, caminos, lindes, fuentes, etc.
MEDIR Medir es la acción de determinar la proporción entre la dimensión o suceso de un objeto y una determinada unidad de medida. La dimensión del objeto y la unidad deben ser de la misma magnitud. una parte importante de la medición es la estimación de error o análisis de errores.

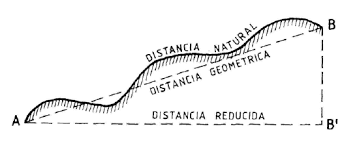

MEDIDA DIRECTA Una medida o medición diremos que es directa, cuando disponemos de un instrumento de medida que la obtiene, así si deseamos medir la distancia de un punto a a un punto b, y disponemos del instrumento que nos permite realizar la medición, esta es directa. a b
ERRORES EN LAS MEDIDAS DIRECTAS El origen de los errores de medición es muy diverso, pero podemos distinguir: Errores sistemáticos: son los que se producen siempre, suelen conservar la magnitud y el sentido, se deben a desajustes del instrumento, desgastes etc. Dan lugar a sesgo en las medidas. Errores esporádicos: son los que se producen de un modo no regular, variando en magnitud y sentido de forma aleatoria, son difíciles de prever, y dan lugar a la falta de calidad de la medición.
ERROR ABSOLUTO Es el error en valor absoluto que se comete expresado en las mismas unidades que la magnitud medida ERROR RELATIVO Es la relación que existe entre el error absoluto y la magnitud medida, es adimensional, y suele expresarse en porcentaje. ERROR ESTÁNDAR Si no hemos valorado el error que cometemos al medir, tomamos como error estándar: Cinco veces la apreciación del instrumento. El 5% de la magnitud medida. El error estándar es la mayor de estas medidas.
CALCULO DEL ERROR EN MEDIDAS DIRECTAS. Una forma de calcular el error en una medida directa, es repetir numerosas veces la medida: Si obtenemos siempre el mismo valor, es porque la apreciación del instrumento no es suficiente para manifestar los errores, si al repetir la medición obtenemos diferentes valores la precisión del instrumento permite una apreciación mayor que los errores que estamos cometiendo. cometiendo En este caso asignamos como valor de la medición la media aritmética de estas medidas y como error la desviación típica de estos valores.
MEDIDAS INDIRECTAS No siempre es posible realizar una medida directa, porque no disponemos del instrumento adecuado, porque el valor a medir es muy grande o muy pequeño, porque hay obstáculos de otra naturaleza, etc. Medición indirecta es aquella que realizando la medición de una variable, podemos calcular otra distinta, por la que estamos interesados.
INSTRUMENTO DE MEDICIÓN En física e ingeniería, medir es la actividad de comparar magnitudes físicas de objetos y sucesos del mundo real. Como unidades se utilizan objetos y sucesos previamente establecidos como estándares, y la medición da como resultado un número que es la relación entre el objeto de estudio y la unidad de referencia. Los instrumentos de medición son el medio por el que se hace esta conversión. Dos características importantes de un instrumento de medida son la apreciación y la sensibilidad. En Topografía se utiliza la medición de longitudes, ángulos, áreas o superficies, volúmenes y ubicación espacial. espacial
