Topografia

La topografia

Topografia
Es la ciencia que estudia el conjunto de principios y procedimientos que tienen por objeto la representación gráfica de la superficie terrestre, con sus formas y detalles; tanto naturales como artificiales; (véase planimetría y altimetría). Esta representación tiene lugar sobre superficies planas, limitándose a pequeñas extensiones de terreno, utilizando la denominación de «geodesia» para áreas mayores.Sin embargo para eso se utiliza un sistema de coordenadas tridimensional, siendo la x y la y competencia de la planimetría, y la zde la altimetría.Los mapas topográficos utilizan el sistema de representación de planos acotados, mostrando la elevación del terreno utilizando líneas que conectan los puntos con la misma cota respecto de un plano de referencia, denominadas curvas de nivel, en cuyo caso se dice que el mapa es hipsográfico. Dicho plano de referencia puede ser el nivel del mar, y en caso de serlo se hablará de altitudes en lugar de cotas.







La disciplina topográfica resulta ser de una enorme utilidad para ciencias tales como la arquitectura, la agronomía, la geografía y la ingeniería. Por ejemplo, la aplicación de conceptos propios de la geometría para la descripción de la realidad física resultan ser de enorme importancia a instancias de la actividad agrícola y en la construcción de edificios.En tanto, la topografía demandará un trabajo en doble dimensión, porque en primera instancia será necesaria la visita al terreno en cuestión para de esta manera analizarlo con los instrumentos apropiados; y luego, en una siguiente etapa del trabajo será imprescindible el traslado de los datos obtenidos en primera persona en el lugar, a un gabinete o laboratorio para ser interpretados y poder más tarde volcarlos en los mapas.

Los topógrafos que son aquellos profesionales que se ocupan de la topografía trabajan normalmente con sistemas bidimensionales sobre los ejes x e y, en tanto, la altura supone una tercera dimensión. La elevación del terreno en los mapas topográficos es reflejado a través de líneas que se conectan con un plano de referencia y que se conocen como curvas de nivel.

Por su lado, la estación total es un dispositivo que permite la medición de ángulos horizontales, verticales y distancias. Una vez que se conocen las coordenadas del lugar en el cual se instaló la estación podrán determinarse las coordenadas tridimensionales de cualquier punto que se mida. Una vez que las coordenadas ya se encuentran procesadas el topógrafo podrá comenzar a representar de forma gráfica los detalles de la superficie.




Importancia

Es utilizada como un servicio para los distintos sectores de obra como ser: excavadores, armadores, carpinteros, soldadores, etc. Resulta sencillo darse cuenta que la topografía es fundamental en la ejecución de la obra, debiéndose realizar con tres premisas fundamentales: responsabilidad, velocidad y sencillez.
Responsabilidad: porque la ejecución de la obra se realiza en base a las referencias que topografía marca. Una marca mal realizada representa un trabajo posterior sin sentido por no estar ubicada en el lugar que corresponde.


Velocidad: el retraso en las marcas representa el retraso en la obra, ya que nadie puede realizar su tarea si no sabe dónde hacerla.
Sencillez: marcas complicadas de comprender o de utilizar son motivo de errores.Los levantamientos que se hacen durante la construcción de un edificio se dividen en tres clases.


Preliminares: para que el arquitecto pueda elaborar los planos de edificio, necesita informarse sobre:
Coincidencias y topografía general del terreno.
Calles, aceras y pavimentos.


Servicios públicos (drenaje, agua potable, gas entubado, energía eléctrica y vapor).


Edificios construidos previamente en el terreno o sus cercanías.
De construcción: replanteos de ejes de obras, niveles de referencia, etc.
Levantamientos de posición: se realiza después de terminado el edificio.
Los levantamientos preliminares son de suma importancia ya que de ellos depende la puesta en obra del proyecto.

Como primera medida se deben fijar las dimensiones del terreno en donde se va a ejecutar la obra, es muy normal encontrar que los 30 mts. que indicaba la estructura del terreno en realidad es de 29,9 mts. También es muy importante la obtención de la posición de cañerías, sea de agua, gas, electricidad, etc. Que pudieran haber en el terreno y en sus proximidades. Algunas de ellas pueden llegar a ser de utilidad, otras quizás halla que reubicarlas y otras tan solo quitarlas; para cualquier caso se deben prever las tareas a utilizar siendo un inconveniente que dichas tareas se deban realizar de imprevisto.

En el caso de ser una obra de remodelación o montaje en un edificio ya construido resulta de suma importancia la obtención con precisión de la posición de columnas, muros, vigas, etc. Para la ejecución de esos relevamientos se pueden seguir diferentes métodos según las circunstancias.
Como primera medida se debe tener bien en claro respecto a qué ejes o puntos ha de estar referido dicho levantamiento (línea municipal, ochava, ejes de calle, alguna pared, mojones preexistentes, o un eje de referencia dada). Para cualquiera de los casos la temática de los levantamientos puede ser la misma.






Mediciones topográficas :

Representar, interpretar, dibujar y hacer planos y mapas La topografía es la ciencia que se ocupa de representar, sobre un plano o mapa a escala, las particularidades de un terreno
Para representar un terreno, ya sea a través de los primeros y más convencionales instrumentos topográficos o las más sofisticadas técnicas de posicionamiento por satélite, es preciso tomar dos tipos de medidas, ángulos y distancias. A partir de éstos se elaboran levantamientos planimétricos y altimétricos, que se distinguen principalmente por el tipo de ángulo que se mide, horizontales en los primeros y verticales o diferencias de altura en los segundos.
Tras el trabajo de campo y la consiguiente toma de datos tiene lugar el trabajo de gabinete en el que, con las medidas obtenidas y a través de los cálculos necesarios, se realizan los planos finales. Para ello, se trasladan los puntos tomados en el terreno a coordenadas sobre el papel y con la información obtenida se dibujan las curvas de nivel, señalando las singularidades que se precisen: carreteras, caminos, lindes, fuentes, etc.
MEDIR Medir es la acción de determinar la proporción entre la dimensión o suceso de un objeto y una determinada unidad de medida. La dimensión del objeto y la unidad deben ser de la misma magnitud. una parte importante de la medición es la estimación de error o análisis de errores.
MEDIDA DIRECTA Una medida o medición diremos que es directa, cuando disponemos de un instrumento de medida que la obtiene, así si deseamos medir la distancia de un punto a a un punto b, y disponemos del instrumento que nos permite realizar la medición, esta es directa. a b
ERRORES EN LAS MEDIDAS DIRECTAS El origen de los errores de medición es muy diverso, pero podemos distinguir: Errores sistemáticos: son los que se producen siempre, suelen conservar la magnitud y el sentido, se deben a desajustes del instrumento, desgastes etc. Dan lugar a sesgo en las medidas. Errores esporádicos: son los que se producen de un modo no regular, variando en magnitud y sentido de forma aleatoria, son difíciles de prever, y dan lugar a la falta de calidad de la medición.
ERROR ABSOLUTO Es el error en valor absoluto que se comete expresado en las mismas unidades que la magnitud medida ERROR RELATIVO Es la relación que existe entre el error absoluto y la magnitud medida, es adimensional, y suele expresarse en porcentaje. ERROR ESTÁNDAR Si no hemos valorado el error que cometemos al medir, tomamos como error estándar: Cinco veces la apreciación del instrumento. El 5% de la magnitud medida. El error estándar es la mayor de estas medidas.
CALCULO DEL ERROR EN MEDIDAS DIRECTAS. Una forma de calcular el error en una medida directa, es repetir numerosas veces la medida: Si obtenemos siempre el mismo valor, es porque la apreciación del instrumento no es suficiente para manifestar los errores, si al repetir la medición obtenemos diferentes valores la precisión del instrumento permite una apreciación mayor que los errores que estamos cometiendo. cometiendo En este caso asignamos como valor de la medición la media aritmética de estas medidas y como error la desviación típica de estos valores.
MEDIDAS INDIRECTAS No siempre es posible realizar una medida directa, porque no disponemos del instrumento adecuado, porque el valor a medir es muy grande o muy pequeño, porque hay obstáculos de otra naturaleza, etc. Medición indirecta es aquella que realizando la medición de una variable, podemos calcular otra distinta, por la que estamos interesados.
INSTRUMENTO DE MEDICIÓN En física e ingeniería, medir es la actividad de comparar magnitudes físicas de objetos y sucesos del mundo real. Como unidades se utilizan objetos y sucesos previamente establecidos como estándares, y la medición da como resultado un número que es la relación entre el objeto de estudio y la unidad de referencia. Los instrumentos de medición son el medio por el que se hace esta conversión. Dos características importantes de un instrumento de medida son la apreciación y la sensibilidad. En Topografía se utiliza la medición de longitudes, ángulos, áreas o superficies, volúmenes y ubicación espacial. espacial

Acotacion

Acotación en dibujo técnico.

La acotación es la representación de las dimensiones y otras características de un objeto en el dibujo técnico. Además de las dimensiones, la acotación también representa información adicional (distancias, materiales, referencias, etc.) mediante el uso de líneas, símbolos, figuras y notas.1

La acotación está regulada en Europa por la norma DIN 406, y a nivel internacional por la norma ISO 129-1:2004 (International Organization for Standardization, Nº129, apartado 1) y su entrada en vigencia es del año 2004. Existen normas más específicas como la ISO 2768-1, que define las reglas para las tolerancias generales de longitudes y ángulos, y la ISO 2768-2 sobre normas generales de forma y posición.

• Teoría de la acotación

Un objeto o una parte de él puede acotarse dividiéndolo en formas geométricas simples. Los objetos con forma de prisma pueden ser acotados en sus tres dimensiones básicas (altura, ancho, profundidad), mientras que una forma que involucre circunferencias o arcos requiere de su radio o diámetro.

Las cotas han de escribirse con caracteres bien visibles (no deben producir dudas de comprensión) en sentido paralelo a las correspondientes líneas de cota, encima de éstas, con una ligera separación de 8 o 10 mm y en cuanto sea posible hacia su mitad. Las cotas no deben nunca estar atravesadas o separadas por ninguna línea del dibujo.
Tipos de cotas[editar]

Tipos de cotas según finalidad: A) cotas de dimensión; B) cotas de localización.

Según su finalidad, las cotas pueden ser de dos tipos:
Cotas de dimensión: son aquellas que indican la magnitud de la dimensión de un elemento (distancia, ancho, espesor, radio, etc.)
Cotas de localización: son las que determinan las relaciones entre las partes que componen un objeto, como por ejemplo la distancia del centro de varios agujeros circulares o la distancia de una arista respecto de un eje.

Según su forma, las cotas pueden ser:
Cota continua: el valor se coloca sobre la línea de cota, sin tocarla
Cota interrumpida: el valor se coloca en el centro entre ambos trazos
Cota exterior: cuando el espacio entre flechas y de valor sea reducido, el valor se coloca fuera de las líneas de referencia entre flechas externas
Cota interior: cuando el espacio entre flechas sea reducido se coloca el valor dentro y las flechas indicándolo fuera de las líneas de referencia

• Componentes de las cotas

Componentes de cotas: 1)inicio 2)línea de cota 3)cifra de cota 4)línea auxiliar 5)final

Las cotas se componen de los siguientes elementos:
Línea de cota o de referencia: es la línea paralela a la arista que se mide en un objeto
Línea de extensión: es una línea que va de los extremos de una arista o superficie a los extremos de una línea de cota localizada fuera de la vista
Cifra de cota: es el número que indica la magnitud medida
Líneas de notas: son aquellas que indican valores o notas adicionales.
Símbolos: son indicaciones gráficas adicionales a las dimensiones o notas de una cota. Los símbolos más usados en acotación son:
SímboloDefinición
□ Cuadrado (forma)
Ø Diámetro
R Radio
SR Radio esférico
SØ Diámetro esférico

• Serie de acotaciones

Acotación de elementos repetitivos.

Cuando es necesario acotar un grupo de elementos regularmente espaciados se traza una línea de cota única, en la cual se escribe el número de veces que el valor se repite, el signo multiplicativo X, la dimensión repetida, el signo = y la suma de todas las acotaciones.

Acotación por coordenadas

Acotación por coordenadas: A) acotación por coordenadas polares; B) acotación en líneas de base

Si se puede acotar por medio de dos series de cotas con orígenes comunes es preferible emplear la variante de acotación por coordenadas en donde se dan las abscisas y las ordenadas de los elementos en una tabla adjunta al dibujo.

Acotación tabulada

Cuando se presenta el caso de tener que dar las dimensiones de series o grupos de piezas o productos donde las acotaciones pueden confundirse es conveniente acotar dando literales en vez de valores. Junto al dibujo se indica el valor de las literales para los diferentes productos o piezas.

Acotación en cadena

Acotación en la cual todas las cotas parciales se indican consecutivamente.

Acotación en paralelo

En este tipo de acotación las cotas parten todas de un mismo origen.
Acotación combinada

Está formada por una combinación de las Acotaciones en cadena y paralelo.
Principios Fundamentales del acotamiento:

1. Las líneas de cota no deben cruzarse entre sí.
2. Las líneas de referencia o extensión deben encontrase con la línea de cota en un ángulo de 90 grados, salvo casos especiales.
3. Las cotas deben colocarse en forma ordenada y alineada.
4. Las cotas de detalle son las que deberán ir más cercanas al dibujo, luego las generales
5. La línea indicadora no deberá tocar la línea de perfil visible del dibujo
6. Las líneas ocultas no se acotan
7. Las separación de las líneas de cota deberá ser uniforme en todo el dibujo.
8. los números y las notas deberán ser escritos sobre líneas guias
9. La longitud de la cabeza de la flecha debe ser aproximada a la altura de los números enteros
10. la línea indicadora dirigida a un círculo debe ser radial
11. Las líneas indicadoras no deben cruzarse entre sí.
12.Las líneas de cota no deben cruzar las líneas de extensión.
13. Las líneas de cota no deben coincidir con las líneas de dibujo.
14. Las cifras decimales deben mostrar bien claro su punto decimal.
15. Las cifras deben colocarse en lo posible, fuera de las áreas con un rayado de sección.
16. Cuando todas las cotas están dadas bajo el mismo sistema métrico, se colocara una nota especificando el sistema.
17. El acotamiento se deberá realizar considerando las cotas necesarias para que el dibujo se reproducido.
18. Se deberá evitar colocar cotas innecesarias o superfluas.
19. Para el acotamiento de círculos, arcos y ángulos, se deberá tomar en consideración los criterios se verán más adelante.

La rotulacion

Definición :

1.La rotulación es el arte de escribir las letras y números con arreglos a unas normas ya establecidas.

2.Antecedentes de la rotulación:
Fue durante el final del siglo XIX cuando C.W. Reinhardt (antiguo dibujante en jefe de la Engineering News) vio la necesidad de crear un tipo de letra sencilla y legible, que pudiera ser hecha con trazos simples. Es por ello que desarrollo alfabetos de letras mayúsculas y minúsculas, basado en letras góticas y en una serie sistemática de trazos.

3.Estandarización de las letras:
Después de Reinhardt, se empezaron a desarrollar una diversidad innecesaria y confusa de estilos y formas de letras. Luego interviene entonces la American Standards Association, en 1935 para establecer normas de letras que se conocen hoy en día como estándares (normas ASA).

 4.Normalización:
Los rótulos y cotas utilizados en el dibujo técnico no puede estar a criterio de cada quien, por eso se establecen normas para evitar confusiones.
• Venezuela (NORVEN ó COVENIN) fondo norma en Venezuela.
• Estados Unidos (ASA) asociación estándar americana.
• España (UNE) unificación de normativas españolas.
• Argentina (IRAM) instituto argentino de normalización y certificación.
• Alemania (DIN) instituto de normas alemanas.
ISO (Internacional Organization for Standarization) es una institución que busca unificar los sistemas existentes para beneficio de la tecnología universal. A través de las famosas normas ISO9000.

 5.Caligrafía DIN:
Las letras normalizadas se rigen por las normas DIN, cuyas siglas significan Dat Ist Norm (esto es normal). La caligrafía DIN designa los trabajos colectivos de la comisión alemana de normas. Y existen dos tipos: DIN 16 y DIN 17.

 6.Caligrafía DIN 17:
Es la letra vertical normalizada, es la más utilizada y recomendada para rotular dibujos y dimensiones. Se utiliza este tipo de letra para escribir letreros, ficheros, rotulo de planos, etc.
• Letras Corrientes: presentan dimensiones de altura y ancho directamente proporcionales.
• Letras estrechas: su alto no es proporcional a su ancho.
• Letras anchas: el ancho de las letras es mayor a su altura.

 7.Caligrafía DIN 16:
Es la letra inclinada normalizada. Para muchos es la mas fácil de realizar, el trozo de letra y número es uniforme, su inclinación es de 75º en relación con la línea horizontal. En las letras inclinadas, las partes circulares se hacen de forma elíptica. Se utiliza para la rotulación de planos topográficos.

 8.Reglas de rotulación:
• Ancho de la letra: queda a juicio del rotulante.
• Alto de la letra: queda a juicio del rotulante.
• Separación entre letras: se toma el ancho de la letra y se divide entre cuatro.
• Separación entre palabras: el resultado de la separación entre letras se suma tres veces.
• Separación entre líneas: corresponde a la misma medida del alto de la letra.

9.Lápices para rotular:
El lápiz para hacer rótulos puede ser un lápiz medio suave con punta cónica. Generalmente se usan las series de los H, específicamente 4H ó 6H.
Sugerencias:
• Afilar el lápiz hasta punta de aguja.
• Poner la punta ligeramente roma, haciéndolo girara suavemente sobre un papel.
• Entre letras gire ligeramente el lápiz para mantener la punta roma.
• Los trazos deben ser bien oscuros y bien delineados.
• La rotulación se realiza a mano alzada.
• Al momento de rotular se hace uso de líneas guías.

10.Importancia de la rotulación:
La rotulación es muy importante en el dibujo técnico, mediante ella se aclaran aspectos que el dibujo por si solo no puede explicar.
Ejemplo: un pequeño error en el rotulo de un plano de estructura podría generar grandes perdidas a la constructora a la hora de corregir el error.
Actualmente existen en el mercado diversos equipos mecánicos para el trazado de letras y números normalizados. Los más sencillos están compuestos de plantillas llamadas normógrafos. También se encuentran letras transferibles o adhesivos.

PROCESO PARA LA ROTULACION.

DIN 16 Y DIN 17

Para éste tipo de rotulación a mano alzada, se debe ante todo estar en una posición cómoda, preferiblemente estar sentado de frente a la escritura; el lápiz o lapicero se toma de forma suelta o liberada aproximadamente a tres centímetros de la punta y para los ojos deben estar a treinta centímetros de ésta. La luz entra por la izquierda o derecha tal y como sea el caso, teniendo una respiración lenta y rítmica y descansando cada treinta minutos.
El lápiz tiene que ser HB o 2B con punta cónica y se tiene que estar limpiando constantemente.

• ROTULADO EN LÁPIZ

El trazo debe ser de forma nítida y oscura, para ello se tiene que sacar punta constantemente, que quede de forma cónica, y acostumbrarse a rodar el lápiz entre los dedos para conseguir éste efecto.

• ROTULADO EN TINTA

Ante todo se tiene que prevenir que los trazos sean uniformes y que tengan siempre el mismo ancho alimentando adecuadamente la plumilla.

• ROTULACIÓN DIN 16 Y DIN 17

La rotulación es una forma de escribir las letras de acuerdo con una norma.

La rotulación DIN 16 y DIN 17 son normas establecidas para la escritura por el Comité de Normas Alemanas, la cual para las letras con rotulación DIN 16 deben ser de forma inclinada a 75°, y las letras con rotulación DIN 17 son de forma vertical, a 90°.

Para la rotulación DIN 16 y DIN 17, la altura debe ser:
2,5 – 3,5 – 5 – 7 – 10 – 14 – 20 mm.

Las escuadras

¿Que son las escuadras?

es una plantilla con forma de triángulo isósceles que se utiliza en dibujo técnico. Pueden ser de diferentes tamaños y colores o tener biseles en los cantos que permitan ser usadas con rapidógrafo. No deberían llevar escala gráfica al no ser herramientas de medición, pero algunos fabricantes las producen con una escala gráfica para usarse como instrumento de medición. Posee un ángulo de 90º y dos de 45º. Suele emplearse, junto a un cartabón o una regla, para trazar líneas paralelas y perpendiculares. Puede estar hecha de diversos materiales, aunque el más común es el plástico transparente.

Escuadras
Instrumento de madera, metal o plástico que sirve para trazar ángulos rectos. Existen dos clases de escuadras de 60º y 45º.
Con la escuadra de 45º se trazan proyecciones oblicuas perspectivas paralelas y con la escuadra de 60º se trazan proyecciones isométricas, cónica y/o puntos de fuga.
Partes de la escuadra:

• Angulo:Es una Inclinación relativa de dos líneas rectas que se cortan en un punto determinado.

• Vértice:Puntos en que concurren los dos lados de un ángulo.

• Escala:Es un costado de la escuadra que va numerada en milímetros para así poder medir la dimensión de las líneas a trazar.

Usos De Las Escuadras

Trazar líneas claras y precisas es uno de los puntos mas importantes, cuando se quieren hacer buenas representaciones técnicas. Todo esto se puede lograr con un correcto manejo de las escuadras y el lápiz.

Trazos De Líneas Horizontales

Con la mano izquierda presiónese firmemente las escuadras contra la hoja de trabajo, después trácese la línea de izquierda a derecha, con el dedo meñique deslizándose ligeramente a lo largo de la escuadra y girándose suavemente el lápiz.

Trazos De Líneas Verticales

Cualquiera de las escuadras (45º ó 30º x 60º) sirven para trazar líneas verticales. Nótese que el lado con el que se trazará la línea queda en la izquierda desde donde viene la luz.

Trazos De Líneas Paralela

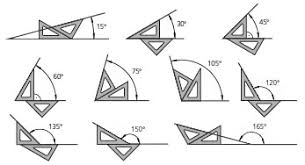

Para trazar líneas paralelas con las inclinaciones de 30º, 45º, 60º,75º, 90º y 135º, basta con deslizar la escuadra repitiendo la línea según el grado en que se haya trazado la anterior.

Para dibujar una línea paralela a cualquier línea se debe seguir las siguientes recomendaciones:

Muévanse las escuadras juntas hasta que la hipotenusa de la escuadra superior quede alineada con la dada.

Con la escuadra inferior (escuadra Base) firmemente apoyada, deslizar la otra escuadra a lo largo de aquella, retirándola de la línea.

Trácese la línea en la posición requerida.

Recomendaciones Para El Uso De Las Escuadras

Este elemento debe permanecer en perfecto estado de conservación, en especial sus vértices, ya que son fáciles de quebrar.

Su aseo permanente es fundamental para el buen desempeño del dibujo.

Evitar el rozamiento con elementos que puedan causar rayones o raspaduras en su superficie.

Forma y dimensión:

Una escuadra tiene forma de triángulo rectángulo isósceles. Podemos percatarnos de que dos escuadras iguales, colocadas juntas por la hipotenusa, dan como resultado un cuadrado.

Los catetos de la escuadra son los lados del cuadrado, y la hipotenusa es la diagonal; las proporciones entre los catetos y la hipotenusa vienen determinados por esta relación.

Por lo tanto, los dos catetos son iguales y sus ángulos agudos miden 45°.

La informatica

• INFORMÁTICA:

Es el tratamiento racional, automático y adecuado de la información, por medio del computador, para lo cual se diseñan y desarrollan estructuras y aplicaciones especiales buscando seguridad e integridad. En el contexto de la informática la información constituye un recurso de gran valor y se busca mantenerla y utilizarla de la mejor manera.

• BREVE HISTORIA DEL DESARROLLO DEL COMPUTADOR:

Se dice que el antecesor del computador fue el ábaco, del cual se cree que pudo haber tenido su origen hace cinco mil años y por su funcionalidad fue utilizado hasta mediados del siglo pasado en Oriente Medio y Asia como instrumento de cálculo. En nuestro medio, el ábaco, aún se utiliza en las salas de billar.

Después del ábaco se hicieron múltiples intentos hasta lograr el computador como hoy lo conocemos.

John Napier (1550-1617) un matemático inventó un dispositivo consistente en unos palillos con números impresos que mediante un ingenioso y complicado mecanismo le permitía realizar operaciones de multiplicación y división.

Blaise Pascal (1.623-1.662), filósofo francés, en 1642 presentó una máquina que sumaba y restaba, ésta funcionaba con 8 ruedas giratorias, dos para los decimales y seis para los enteros y que podía manejar números entre 000.000 01 y 999.999 99.

Leibnitz (1646-1716) en 1672 presentó una máquina que podía, además de sumar y restar, multiplicar, dividir y calcular la raíz cuadrada.

Joseph Jacquard (1.752-1.834) utilizó un mecanismo de tarjetas perforadas para controlar el dibujo formado por los hilos de las telas confeccionadas por una máquina de tejer.

Charles Babbage, matemático e inventor inglés, en 1822 diseñó su máquina diferencial para el cálculo de polinomios, que fue utilizada con éxito para el cálculo de tablas de navegación y artillería. Posteriormente trabajó en el diseño de una maquina de propósito general, que funcionaba con base en mecanismos de entrada y salida, memoria, unidad de control y unidad aritmético-lógica, como los computadores modernos. La máquina no se pudo construir mientras Babbage vivió.

Herman Hollerith, inventó un sistema de computo automático para manipular los datos del censo de Estados Unidos en 1880, su máquina funcionaba con tarjetas perforadas en las que mediante agujeros se representaba el sexo, la edad, la raza etc. Ante las posibilidades comerciales de su máquina Hollerith dejó las oficinas del censo en 1896 para fundar su propia Compañía la Tabulating Machine Company. En 1900 había desarrollado una máquina que podía clasificar 300 tarjetas por minuto, una perforadora de tarjetas y una máquina de cómputo semiautomática. En 1924, fusionó su compañía con otras dos para formar la Internacional Bussines Machines hoy mundialmente conocida como IBM.

En los años siguientes, se trabajó intensamente tratando de crear una máquina que permitiera la realización de cálculos automáticos y a gran velocidad. Para no prolongar este texto más allá de lo necesario, se omiten algunos datos.

El 9 de Abril de 1943, John Mauchly y Lieutenant Herman Goidstine recibieron aprobación para adelantar un proyecto de construcción de la primera computadora, llamada ENIAC (Electronic Numerical integrator and Computer), aunque el presupuesto inicial fue de 150.000 dólares cuando la máquina estuvo terminada el costo total había sido de 486.804 dólares. En un test de prueba en febrero de 1946 ENIAC resolvió en 2 horas un problema de física nuclear que previamente habría requerido 100 años de trabajo de un hombre. Lo que caracterizaba al ENIAC como a los ordenadores modernos no era simplemente su velocidad de cálculo sino el hecho de que combinando operaciones permitía realizar tareas que antes eran imposibles.

Entre 1939 y 1944 Howard Aiken de la universidad de Harvard en colaboración con IBM desarrolló el Mark 1 también conocido como calculador Automático de Secuencia Controlada. Este podía multiplicar tres números de 8 dígitos en 1 segundo y operaba con números de hasta 23 dígitos.

En 1946 el matemático húngaro John Von Neumann propuso una versión modificada del Eniac a la que le llamó Edvac (Electronic Discrete Variable Automatic Computer) que se construyó en 1952. A diferencia con el ENIAC, esta maquina empleaba aritmética binaria, lo que simplificaba los circuitos electrónicos de cálculo, y trabajaba con programas almacenados

En 1953 IBM fabricó su primer computador para aplicaciones científicas el 701 y seguidamente 702 y el 705, este último fue un sistema revolucionario, el primero en emplear memorias de núcleos de ferrita. Con esta producción y mediante una adecuada estrategia comercial IBM tomo la delantera en las ventas de tecnología en todo el mundo.

A partir de esta época se siguieron fabricando y comercializando computadores cada vez más sofisticados, evolucionando a tal grado la tecnología de la información, hasta convertirse en lo que es hoy en día.

• EL COMPUTADOR

Es una maquina electrónica diseñada para la manipulación y procesamiento de datos de datos, capaz de desarrollar complejas operaciones a gran velocidad. Tareas que manualmente requieren días de trabajo, el computador puede hacerlas en solo fracciones de segundo.

El computador es una máquina de propósito general, lo que significa que se utiliza en diversos campos de la actividad humana, solo por mencionar algunas, las finanzas, la investigación, edición de imágenes, edición de texto, cálculos matemáticos, administración de pequeñas y grandes bases de datos, entre muchos otros.

Para lograr cumplir con sus funciones el computador requiere de dos partes principales, una que es física, tangible, la maquinaria, a la que técnicamente se le llama hardware y otra que es intangible, pero que está allí y hace que el computador funcione, está formada por los programas y toda la información, esta se llama software. Tanto el Hardware como el Software se clasifican según la función que desempeñan, como se puede apreciar en la gráfica siguiente:

• ORGANIZACIÓN FISICA DEL COMPUTADOR (HARDWARE)

El computador, habiendo sido diseñado para el procesamiento de datos, su organización es similar a la de cualquier otro proceso. Indiferente de lo que se desee procesar, siempre se tendrán tres elementos importantes, la materia prima, la transformación que es el proceso en sí, y el producto final, es decir la materia prima transformada en un nuevo producto. Así, el computador está conformado por dispositivos de entrada, unidad central de procesamiento, dispositivos de salida y adicionalmente memoria externa o dispositivos de almacenamiento.

1. Dispositivos de entrada

Estos son, teclado, ratón, escáner, micrófono, entre muchos otros, todos ellos permiten entrar datos al sistema. Los datos son transformados en señales eléctricas y almacenados en la memoria central, donde permanecerán disponibles para ser procesados o almacenados en medios de almacenamiento permanente.

1. Unidad central de procesamiento

Comúnmente se la conoce como CPU, que significa Central Processing unit, ésta es quizá la parte más importante del computador, ya que en ella se encuentra la unidad de control y la unidad aritmético-lógica, las cuales en constante interacción con la memoria principal (también conocida como memoria interna) permiten manipular y procesar la información, y controlar los demás dispositivos de la unidad computacional.

• Memoria externa

También se la conoce como memoria auxiliar, ésta es la encargada de brindar seguridad a la información almacenada, por cuanto guarda los datos de manera permanente e independiente de que el computador esté en funcionamiento, a diferencia de la memoria interna que solo mantiene la información mientras el equipo esté encendido. Los dispositivos de almacenamiento son discos y cintas principalmente, los discos pueden ser flexibles, duros u ópticos.

Disco Magnético: es una superficie plana circular, puede ser plástica o metálica, recubierta con oxido de hierro. La superficie recubierta es magnetizada formando puntos microscópicos, cada uno de los cuales actúa como un pequeño imán permanente. Según la polarización de los puntos la señal puede indicar falso o verdadero, 0 o 1.

Los puntos se disponen en forma de líneas concéntricas que reciben el nombre de pistas y se numeran desde 0 comenzando desde el exterior. Para poder establecer las direcciones en que se almacena la información, es necesario trazar líneas en sentido perpendicular a las pistas, estas se denominan sectores y dividen el disco en forma similar a como se cortan las rebanadas de un pastel. Cada sector tiene una direcciónúnica en el disco.

El proceso de trazado de pistas y sectores en un disco se denomina formatear que equivale a preparar el disco para que pueda almacenar información de manera confiable.

Discos flexibles: comúnmente están fabricados en material plástico y tienen la particularidad de que pueden ser introducidos y retirados de la unidad de disco o drive. Estos son muy útiles por cuando son pequeños y fáciles de portar sin embargo su capacidad de almacenamiento es pequeña y su velocidad de acceso es baja. Los discos flexibles más utilizados en el momento son los de 3.5 pulgadas que almacenan 1.44 megabytes.

Los discos flexibles tienen la desventaja que pueden dañarse con facilidad, por ello es importante tener en cuenta algunos cuidados, como son:
No doblarlos, ni arquearlos
No presionarlos
No acercarlos a campos magnéticos

Discos duros: a diferencia de los discos flexibles, estos están hechos generalmente de aluminio, giran a una velocidad 10 veces mayor y su capacidad de almacenamiento es muy grande (40 gigabytes). Un disco duro es un paquete herméticamente cerrado, conformado por varios discos o placas, sus respectivas cabezas de lectura/escritura y la unidad de disco. El disco duro constituye el medio de almacenamiento más importante de un computador, ya que en la actualidad, por los volúmenes de información que se maneja, es muy difícil trabajar sin éste.

CD-ROM: disco compacto de solo lectura. Estos discos forman parte de la nueva tecnología para el almacenamiento de información. Esta tecnología consiste en almacenar la información en forma de pozos y planos microscópicos que se forman en la superficie del disco. Un haz de un pequeño láser en el reproductor de CD-ROM ilumina la superficie y refleja la información almacenada. Un disco compacto de datos, en la actualidad, almacena 650 y 700 megabytes de información.

1. Dispositivos de salida

Permiten presentar los resultados del procesamiento de datos, son el medio por el cual el computador presenta información a los usuarios. Los más comunes son la pantalla y la impresora.

Pantalla o monitor: exhibe las imágenes que elabora de acuerdo con el programa o proceso que se esté ejecutando, puede ser videos, gráficos, fotografías o texto. Es la salida por defecto donde se presentan los mensajes generados por el computador, como errores, solicitud de datos, etc.

Hay dos grandes clasificaciones de los monitores: los monocromáticos que presentan la información en gama de grises y lo policromáticos o monitores a color que pueden utilizar desde 16 colores hasta colores reales. Los monocromáticos son cada vez menos usados, sin embargo aun quedan muchos de este tipo en el mercado.

En los monitores de color existen dos tipos, los VGA y los SVGA (superVGA). Estas características determinan la cantidad de colores que pueden reproducir y la resolución o nitidez.

Toda pantalla está formada por puntos de luz llamados pixeles que se iluminan para dar forma a las imágenes y a los caracteres. Cuantos más pixeles tenga una pantalla mejor es su resolución, por eso se habla de pantallas de 640 x 480, de 600x800 y de 1280 x 1024, siendo las últimas las de mayor nitidez.

La distancia existente entre los puntos se conoce como dot pitch y es inversamente proporcional a la resolución de la pantalla, entre menor sea la distancia entre puntos, mejor es la imagen. En el mercado se escucha ofertas de equipos con pantalla superVGA punto 28, esto significa que la pantalla es de tipo SPVGA y que la distancia entre puntos es de 0.28 mm.

Impresora: fija sobre el papel la información que se tiene en pantalla, en archivo o el resultado de un proceso. La impresión puede ser en negro o en colores según el tipo de impresora que se tenga.

Hay tres grupos de impresoras: las de matriz de puntos, las de burbuja y las laser. Las primeras son las más antiguas, son ruidosas y lentas, pero muy resistentes y económicas. Se llaman de matriz de puntos porque forman los caracteres mediante puntos marcados por los pines del cabezote. Hasta hace poco eran muy económicas, pero en la actualidad, algunas series, son mucho más costosas que las impresoras de otros tipos.

Las impresoras de burbuja, también se llaman de inyección de tinta, estas son silenciosas e imprimen hasta cinco páginas por minuto, la calidad de impresión es muy buena, el costo de la impresora es moderado, sin embargo el costo de la impresión es alto. No son recomendables para trabajo pesado.

Las impresoras láser trabajan como una fotocopiadora y producen imágenes de optima calidad, tienen un bajo nivel de ruido y son las más rápidas, las impresoras son costosas pero la impresión es económica. Son recomendables para trabajos gráficos profesionales.

Hasta el momento se ha centrado la atención en la parte física del computador, ahora se presenta la parte intangible, que al igual que la anterior, también está clasificada según la función que realiza.

EL SOFTWARE

Como se anotó anteriormente, está conformado por toda la información, ya sean instrucciones o datos, que hacen que el computador funcione, sin el concurso de éste el hardware no realizar ninguna función. El software está clasificado en cuatro grupos, según la tarea que realiza.

SISTEMA OPERATIVO

Es un conjunto de programas indispensable para que el computador funcione. Estos se encargan de administrar todos los recursos de la unidad computacional y facilitan la comunicación con el usuario.

El sistema operativo cuenta con programas especializados para diversas tareas, como son la puesta en marcha del equipo, la interpretación de comandos, el manejo de entrada y salida de información a través de los periféricos, acceso a discos, procesamiento de interrupciones, administración de memoria y procesador, entre otros.

Algunos sistemas operativos conocidos son Windows, con versiones 95, 98, 2000, Mileniun y NT; DOS; Netware; Unix, Linux, entre otros.

SOFTWARE DE APLICACIÓN

Es un conjunto de programas diferente al software del sistema, éstos se encargan de manipular la información que el usuario necesita procesar, son programas que desarrollan una tarea específica y cuya finalidad es permitirle al usuario realizar su trabajo con facilidad, rapidez, agilidad y precisión. Entre el software de aplicación se tiene varios grupos, como son: procesadores de texto, hoja electrónica, graficadores, bases de datos, agendas, programas de contabilidad, aplicaciones matemáticas, entre otros, algunos ejemplos son: Word, Excel, Acces, Corel.Draw, Foxpro, Trident, etc

LENGUAJES DE PROGRAMACION
En términos coloquiales, son programas que sirven para crear otros programas. Al igual que el lenguaje natural constan de sintaxis, semántica y vocabulario que el computador puede entender y procesar.

Los lenguajes de programación se clasifican en tres categorías: lenguaje de máquina, lenguaje de bajo nivel y lenguaje de alto nivel. En la actualidad se utilizan los últimos, cuyo vocabulario está formado por términos en inglés, como son: C++, Foxpro, Visual Basic, Java, HTML.

• SISTEMA OPERATIVO DE WINDOWS 98

Es un sistema operativo con una interfaz gráfica desarrollado por la empresa Microsoft para computadores compatibles con la familia IBM. Decir que windows tiene una interfaz gráfica significa que cuenta con una presentación agradable para el usuario donde cada elemento de información es representado con un símbolo gráfico (icono) que facilita el manejo. Inicialmente windows era una aplicación para computadoraspersonales que se ejecutaba sobre el sistema operativo DOS, hasta que se desarrolló la versión Windows 95, luego se han ofrecido las versiones Windows 98, Windows 2000 y Windows Mileniun.

• CONCEPTOS BASICOS

Algunos conceptos importantes para el trabajo en ambiente windows son:

Ventanas: área rectangulas en la pantalla donde se muestra o se accede a información. Cada aplicación en windows se abre sobre una ventana diferente.

Icono: símbolo o pequeño gráfico que representa un programa, un archivo o cualquier otro elemento de información.

Barra de tareas: Franja ubicada en alguna de las orilla de la pantalla donde se encuentra el botón inicio y algunos iconos de aplicaciones instaladas. En esta barra se muestran las ventanas abiertas.

Puntero del mouse: es la figura que representa el mause. Entre las representaciones gráficas más comunes de punteros se encuentran una punta de flecha, una pequeña mano (para accesar una liga), una barra vertical (para insertar texto) o un reloj de arena (simbolizando que hay que esperar pues el sistema está realizando alguna operación). El puntero permite seleccionar objetos en la pantalla.

Menú: consiste en un listado de opciones que indican operaciones a realizar o alternativas de selección, por ejemplo, un listado de archivos. Los menús pueden tener dos formas: barra de menú, cuando las opciones están dispuestas en forma orizontal y menú emergente, cuando el menú aparece en cuando se escoge una opción en una barra de menú.

1. Clic: es el evento de presionar alguno de los botones del mouse.
2. Doble clic: significa que el botón del mause se presiona dos veces rápidamente.

Archivo: es un conjunto de datos almacenado en disco de manera estructurada de manera que el computador los puede accesar, ya sea mediante funciones del sistema operativo o mediante programas de aplicación. Hay diversas clases de archivos, las instrucciones que conforman los programas también reposan en un archivo, otros tipos de archivos pueden ser las cartas, bases de datos, graficos, etc. Todo archivo consta de un nombre y una extensión, el nombre puede ser de hasta 80 caracteres, la extensión de solamente tres, ésta última indica el tipo de archivo que es y el programa con el que puede ser abierto. Por ejemplo, las aplicaciones tienen extensión .exe, los trabajos realizados en word .doc y los realizados en Excel .xls.

Carpeta: es un archivo especial que tiene la particularidad contener otros archivos. Las carpetas fueron pensadas para organizar la información en el computador, dentro de ellas se puede almacena archivos y otras carpetas.

• Comenzar con Windows

Dado que windows es un sistema operativo, para poder ejecutarlo es necesario que esté instalado como tal. El sistema operativo se ejecuta automáticamente al encender el equipo.

Al encender un equipo que tenga el sistema operativo Windows, después de hacer el reconocimiento de recursos y configuración, se cargará el entorno gráfico y aparecerá en pantalla el Escritorio.

Se le llama escritorio al área en la que se ubican los iconos de uso más frecuente y donde se despliegan las aplicaciones en el momento en que se ejecutan.

En el escritorio se encuentra la Barra de Tareas y en ella el Botón Inicio, estos dos elementos desempeñan una función muy importante en el ambiente Windows.

El botón Inicio da acceso al menú principal de Windows, donde se encuentra entre otras, la opción Programas, ésta permite ejecutar cualquiera de las aplicaciones instaladas en el computador.

La Barra de Tareas, en primer lugar, contiene iconos de acceso a diversas aplicaciones como el Internet Explorer, el Escritorio, entre otros, además en ella se verá el nombre de las aplicaciones que se tengan abiertas y nos permitirá navegar a través de ellas.

• Cerrar Windows:

Cuando se trabaja con Windows es conveniente tener presente que antes de apagar el computador es necesario cerrar el Sistema Operativo, para que toda la información se que está en memoria sea depositada sobre los discos correspondientes. Igualmente es recomendable que antes de cerrar Windows guarde los documentos y cierre todas las aplicaciones que esté utilizando, aunque al cerrar Windows éste le presentará mensajes de advertencia y le pedirá que guarde los documentos que estén abiertos, se corre menos riesgo de perder información cuande se procede de forma ordenada.

Para cerrar Windows haga clic sobre el botón Inicio, luego seleccione Apagar el Sistema. Tendrá el cuadro de dipalogo que se muestra a continuación.

Asegúrese que esté señalada la opción Apagar el sistema y haga clic en Aceptar. Antes de apagar el computador espere que aparezca un mensaje en pantalla indicándole que ya puede apagar el equipo. Si no aparece ningún mensaje, es posible que el computador cuente con fuente electrónica y se apague automáticamente.

• MANEJO DE VENTANAS

Todas las ventanas de windows tienen una estructura semejante y se pueden realizar con ellas las mismas operaciones. En el gráfico siguiente se presenta la estructura básica de una ventana.

Las operaciones que se pueden realizar sobre ventanas son: abrir, maximizar, minimizar, restaurar, cerrar, mover, cambiar tamaño.

Abrir: una ventana se abre automáticamente cuando se ejecuta una aplicación, cuando se accede a un archivo o documento o cuando se invoca una determinada función en un programa, por ejemplo Guardar o Corregir ortografía. Para ejecutar una aplicación o para abrir un documento se hace doble clic en el icono que lo representa o clic en la opción de menú correspondiente, según el caso.

Haga clic en el icono que llamado Mi Pc, que aparece en el escritorio, luego presione Enter. Observe que se ha abierto la ventana de Mi Pc, también se puede abrir haciendo doble clic sobre el icono, o haciendo clic con el botón derecho y luego seleccionado la opción Abrir.

Maximizar: algunas veces cuando se abre una ventana, esta solo ocupa una parte de la pantalla, por comodidad puede preferirse que la ventana ocupe la totalidad de la pantalla, a este proceso se le llama maximizar y se logra haciendo clic sobre el botón que se encuentara en la parte superior derecha de la ventana.

Al abrir la ventana de Mi Pc, esta se abrió en su tamaño normal, se desea que ocupe toda la pantalla, solo hay que hacer clic en el botón maximizar. Inténtelo.

• Minimizar: consiste en ocultar la ventana, generalmente se lo hace cuando se requiere despejar la pantalla o cuando se dejará de utilizar la ventana temporalmente. Igualmente, se hace clic sobre el botón correspondiente. Al minimizar la ventana deja de estar visible, pero se conserva con toda su información, y el nombre de la ventana o del documento que contiene aparece en la Barra de Tareas. Minimice la ventana que está abierta y observe.
• Restaurar: consiste en volver la ventana a su tamaño normal y se ejecuta después que la ventana ha sido minimizada o maximizada. Cuando ha sido minimizada, el nombre de la ventana aparece en la barra de tareas, para restaurarla se hace clic sobre él. Cuando ha sido maximizada, el botón maximizar cambia de forma, ya no será un cuadro, sino dos cuadros, como se muestra en la figura.

Si ha seguido el ejercicio según se ha propuesto, en este momento la ventana Mi Pc debe estar minimizada, y su nombre aparecerá en la Barra de Tareas, haga clic sobre el para que la ventana vuelva a estar visible.

Si la ventana está maximizada, puede observar el cambio en el botón de control, para volver la ventana a su tamaño normal, haga clic en el botón restaurar.

• Mover: para mover una ventana es necesario que ésta no esté en su máxima amplitud, porque de ser asi no habría para donde moverla. Para mover una ventana en la pantalla es suficiente con hacer clic en la barra de título, mantener presionado el botón del mouse y arrastrar en el sentido que se quiere efectuar el movimiento.

• Cambiar tamaño: para cambiar el tamaño de una ventana, sin que se llegue a maximizarla o a minimizarla, se lleva el puntero de mouse hacia el borde de la ventana y este cambiará de forma convirtiéndose en una flecha bidireccional, luego se hace clic y se arrastra manteniendo presionado el botón.

Para su práctica de mover y cambiar tamaño de ventanas, abra la Papelera de Reciclaje, este icono también lo encontrará en el escritorio. Ahora que tiene dos ventanas abiertas, cambie el tamaño y muévalas para colocarlas la una junto a la otra, sin que se sobrepongan y utilizando todo el espacio de la pantalla.

Si ya hizo el ejercicio anterior, es hora de probar con tres ventanas, abra otra ventana cualquiera y acomódelas de manera que las tres ventanas estén visibles y tengan el mismo tamaño.

Ordenar ventanas en pantalla: el trabajo que realizó anteriormente, ajustar el tamaño y ordenar las ventanas en la pantalla suele ser necesario con frecuencia, por ello windows cuenta con tres opciones para hacerlo de manera fácil y rápida.

Para tener acceso a las opciones de ordenamiento de ventanas, haga clic con el botón derecho en un lugar despejado de la Barra de Tareas, Obtendrá el menú contextual que se muestra en la gráfica.

Asegurece de tener tres o mas ventanas abiertas y no minimizadas, luego pruebe las opciones Cascada, Mosaico Horizontal y Mosaico Vertical, las opciones del siguiente grupo, aparecen según el estado en que se encuentren las ventanas, observe como cambian según las opciones que esté ejecutando.

• Cerrar: una ventana se cierra cuando se termina la ejecución de la aplicación. Antes de cerrar una ventana es necesario grabar la información, puesto que al cerrarla se liberará el espacio en memoria y los datos que no hayan sido grabados se perderán. Para terminar la el trabajo con una aplicación se hace clic en el botón cerrar.Es hora de cerrar las ventas todas las ventanas.

• MANEJO DE DISCOS,CARPETAS Y ARCHIVOS

Windows permite gestionar discos, carpetas y archivos desde diferentes utilidades, sin embargo, las más utilizadas son Mi PC y el Explorador de Windows. En este documento se presentará el manejo estos recursos utilizando el Explorador, una vez que esté familiarizado con el manejo de esta aplicación podrá utilizar Mi Pc sin ninguna dificultad, ya que permiten realizar las mismas tareas.

• Cómo abrir el explorador:

Para cargar el explorador haga clic en el botón Inicio, luego seleccione la opción Programas, obtendrá una lista con todos los programas instalados en disco, busque Explorador de Windows y haga clic.

También puede abrir el explorador haciendo clic con el botón derecho sobre el botón Inicio, se desplegará un pequeño menú contextual, luego seleccione la opción Explorar.

Al ejecutarse el explorador, éste abrirá automáticamente la carpeta del Menú Inicio de Windows. Tenga presente que antes de ejecutar cualquier acción deberá ubicarse en el disco y en la carpeta con la que desea trabajar.

En la ventana del explorador se puede apreciar las características de la ventana tal como se describieron anteriormente.

Esta ventana, en particular, está dividida en dos secciones o listas, la lista de la izquierda muestra los recursos de la unidad computacional, comenzando por el escritorio, discos, carpetas, impresora, conexión a red, mientras que la lista de la derecha muestra el contenido del recurso seleccionado en la izquierda, por ejemplo, si en la izquierda se selecciona la unidad de disco duro C:, en la derecha se mostrará las carpetas y archivo que están almacenadas en este disco. Si en la izquierda se selecciona la carpeta Mis documentos, en la derecha aparecerán el contenido de dicha carpeta, que pueden ser archivos y carpetas.

Abrir discos y carpetas:

Lo primero que se debe tener en cuenta al trabajar con el Explorador es el disco con el que se está trabajando. En la lista de la izquierda se encontrará un icono con la etiqueta Disco de 3½ [A:], este icono se refiere al disco flexible. Antes de hacer clic en este icono para ver el contenido, es necesario verificar que la unidad contiene un disco, en caso contrario, se presentará un error.

Los discos duros se reconocen por el icono y porque entre los parentesis aparecerá la letra C y/o D, la etiqueta no siempre es la misma, ya que se muestra la etiqueta que se le ha asignado al disco duro. Las unidades de multimedia se designan con las letras que siguen a las de los discos duros y cuentan con su propio icono.Para selecciona cualquier elemento de la lista y ver su contenido en el lado derecho de la ventana, es suficiente con hacer clic sobre el icono o sobre el nombre del mismo, por ejemplo, hacer clic en la carpeta llamada Windows. O si cuenta con un disco de 3½ puede hacer clic sobre el icono o la etiqueta de esta unidad para examinar su contenido.

Desplegar una estructura de carpetas
Una carpeta puede contener varias carpetas y cada una de estas a su vez pueden contener otras, de esta manera se crea una estructura de carpetas. Esto se hace para organizar de mejor manera la información. Puede suceder que al momento de explorar su disco no mire todas las carpetas porque la estructura no está desplegada.

Observe, en la gráfica anterior, que a la izquierda de las unidades de disco hay un signo +, este signo indica que dicha carpeta contiene subcarpetas y a la vez permite que se muestren.Para ver que carpetas están dentro de un disco, o de una carpeta, solo necesita hacer clic sobre el signo + que está a la izquierda de la misma. Esto no significa que se abrirá la carpeta, solo que se mostraran las subcarpetas.
Si hay un + a la izquierda del disco duro C:, haga clic sobre el, luego sobre el signo a la izquierda de la carpeta Archivos de programa, y asi sucesivamente hasta que toda la estructura esté desplegada.

Al desplegar la estructura el signo + se cambiará por el signo -, esto indica que la estructura o también llamada árbol está expandida y que puede ser recogida.

Realice el ejercicio contrario, ahora haga clic sobre los sinos menos hasta que no se mire ningún icono de de carpeta en el lado izquierdo de la ventana.

Formas de ver la información:

Hay varias maneras de ver la información de los discos y carpetas, entre ellas las más importantes son Ver como Página Web, Lista y Detalles. Para establecer un tipo de visualización haga clic en la opción Ver en la Barra de menú.

Establezca cada una de estas opciones y observe como cambia el contenido de la ventana y describa la diferencia entre cada una de estas formas.

Orden de los archivos:
El orden en que se muestran los archivos puede facilitar su localización. Para cambiar el orden en que se muestran los archivos en la lista de la izquierda, haga uso del menú Ver y seleccione la opción Organizar iconos. Encontrará que puede ordenar teniendo en cuenta el nombre, el tipo, el tamaño o la fecha.

Formatear un disco:

Formatear un disco es un proceso previo a guardar información en él, se puede aplicar a discos flexibles y a discos duros. Es preciso tener presente que cuando se formatea un disco se pierde toda información que se hubiera almacenado anteriormente en él, es especial hay que ser muy cuidadoso antes de formatear un disco duro.

Los discos flexibles que se compran ya están formateados, sin embargo es recomendable formatearlos antes de usarlos por razones de seguridad de la información.

Para formatear un disco flexible, haga clic con el botón derecho del mouse, luego seleccione la opción Dar Formato, tendrá el siguiente cuadro de diálogo.

Windows ofrece dos alternativas para formatear un disco, formato rápido, consiste en eliminar la información, pero no se revisará la superficie del disco. El formato Completo, revisa toda la superfice del disco, elimina la información y marca los sectores defectuosos.

La tercera opción, Copias solo archivos del sistema, es una opción que permite copiar los archivos del sistema para crear un disco de arranque. Un disco de arranque es aquel que contiene los archivos que hacen que el computador encienda.Introduzca su disco de tres un medio en la unidad de disco, siga los pasos para formatear un disco, primeramente aplique formato Completo, tenga en cuenta el tiempo que tarda el proceso, luego vuelva a formatear seleccionando la opción Formato Rápido, observe el tiempo requerido y saque sus conclusiones.

Copiar un disco:

Copiar un Disco significa hacer una copia exacta de disco origen, por tanto es necesario tener en cuenta que el disco en que se hace la copia esté vacío, en caso contrario la información se perderá. Si solo se desea copiar algunos archivos de un disco a otro, el procedimiento es diferente y será presentado más adelante.

Para copiar toda la información de un disco a otro, se sigue la siguiente secuencia de pasos:
Verifique que la capacidad de los discos sea igual
Introduzca el disco que contiene la información en la unidad (disco origen)
Haga clic con el botón derecho sobre Disco de 3½
Seleccione la opción Copiar Disco
En el cuadro de diálogo que aparecerá en pantalla verifique que la unidad de disco origen y destino sean correctas, luego haga clic en el botón Iniciar

Cuando el computador termine de leer la información del disco origen, le solicitará que introduzca el disco destino.

Creación de carpetas

Para crear una nueva carpeta es necesario tener en cuenta que ésta se creará dentro de la carpeta y unidad de disco que tenga abierta en el momento de crearla. Por ejemplo, si tiene abierta la unidad de disco C:, pero ninguna carpeta de las contenidas en ella, la nueva carpeta se creará en C:, de igual forma, si tiene abierta la carpeta Mis documentos, la nueva carpeta se almacenará dentro de Mis documentos.

Para crear una carpeta siga los siguientes pasos:
Abra la carpeta en la cual pretende almacenar la nueva carpeta
Haga clic en Archivo, en la Barra de Menú
Seleccione la opción Nuevo
Seleccione la opción Carpeta
Escriba el nombre de la carpeta que acaba de crear

Creación de archivos

En general los archivos se crean al trabajar con software de aplicación y guardar los trabajos realizados, por ejemplo, si escribe una carta utilizando Word, al guardar la carta se creará un archivo en la carpeta que seleccione para almacenar dicha carta. Pero también pueden crearse archivos desde el Explorador de Windows, los cuales pueden ser abiertos y editados por las aplicaciones correspondientes según el tipo de archivo que se cree.

Para crear un archivo, también es necesario saber que se creará en la carpeta que esté abierta en el momento de crearlo.

Para crear un archivo siga los siguientes pasos:
Haga clic en Archivo en la Barra de menú
Haga clic en Nuevo
Seleccione el tipo de archivo que desea crear
Escriba el nombre del archivo

Ejercicio:

En cada una de las carpetas creadas dentro de ARCHIVOS cree tres archivos teniendo en cuenta su tipo, los Documentos se pueden crear como archivos de word o archivos de texto, la hola de cálculo se crea con Excel y las presentaciones con Power point.

Seleccionar archivos:

Los archivos o carpetas se seleccionan cuando se desea realizar alguna tarea sobre ellos, por ejemplo, copiar, mover o borrar. Para seleccionar un archivo o carpeta, basta con hacer clic sobre el (ella).

Para seleccionar todos los archivos de una carpeta puede presionar Ctrl+E, o también hacer clic en Edición y luego en Seleccionar todo.

Para seleccionar varios archivos, puede ir marcando uno a uno haciendo clic sobre ellos mientas mantiene presionada la tecla Ctrl.

Para efectos de seleccionar, copiar, mover, Eliminar y Cambiar nombre, los archivos y las carpetas tienen el mismo manejo.

Copiar y mover archivos:

Antes de comenzar a practicar es conveniente que haya claridad sobre lo que es copiar y lo que es mover. Se dice que se copia un archivo o una carpeta, cuando teniendo un archivo X en una carpeta C1 se hace un duplicado exactamente igual del archivo X en la carpeta C2, es decir, después de efectuar el proceso de copia se tendrá dos archivos iguales, naturalmente en diferente ubicación, ya que no es posible mantener dos archivos con el mismo nombre en la misma carpeta.

Cuando se mueve un archivo, no hay ninguna reproducción de información, simplemente el archivo pasa de la carpeta C1 a C2. Solo se puede mover archivos entre carpetas que están en el mismo disco. Cuando el archivo pasa de un disco a otro, no se mueve sino que se copia, es decir se mantiene el archivo original y se hace una copia en el otro disco.

Para copiar uno o varios archivos, siga los siguientes pasos:
Seleccione el o los archivos a copiar
Haga clic en Edición
Haga clic en Copiar
Abra la carpeta en la cual desea hacer la copia (destino)
Haga clic en Edición
Haga clic en Pegar

Puede hacer lo mismo con la siguiente secuencia:
Seleccione el o los archivos a copiar
Haga clic con el botón derecho del ratón sobre la selección
Del menú contextual seleccione Copiar
Haga clic con el botón derecho sobre la carpeta destino
Del menú contextual seleccione Pegar

Para mover uno o varios archivos, siga los siguientes pasos:
Seleccione el o los archivos a copiar
Haga clic en Edición
Haga clic en Mover
Abra la carpeta a la cual desea enviar la información (destino)
Haga clic en Edición
Haga clic en Pegar

Puede hacer lo mismo con la siguiente secuencia:
Seleccione el o los archivos a copiar
Haga clic con el botón derecho del ratón sobre la selección
Del menú contextual seleccione Mover
Haga clic con el botón derecho sobre la carpeta destino
Del menú contextual seleccione Pegar

Cambair el nombre a un archivo:

Para cambiar el nombre a un archivo, todo lo que tiene que hacer es hacer clic sobre el archivo con el botón derecho de ratón, del menú contextual seleccionar la opción Cambair nombre y luego digitar el nuevo nombre del archivo.

Cuando cambiar el nombre del archivo es necesario que tenga en cuenta que los archivos tienen nombre y extención, ésta última consta de tres caracteres y no debe ser cambiada, a menos que se tenga perfecto conocimiento de las implicaciones de cambarla, ya que si se cambia la extensión de un archivo, éste no será reconocido por el programa que lo puede editar.

El procedimiento para cambiar nombre a una carpeta es igual, sin embargo las carpetas no tienen extensión, por tanto no hay ningún problema con ellas.

Borar archivos y carpetas:

En cuanto a borrar archivo o carpetas, la remendación es que se asegure de que ya no necesita la información que piensa eliminar.

Para borrar un archivo o carpeta es suficiente con seleccionar el archivo o carpeta y luego presionar la tecla Delete o Supr. También puede hacer clic con el botón derecho sobre el archivo y luego seleccionar Eliminar.

Si mantiene activa la papelera de reciclaje, cuando borrar un archivo tendrá una solicitud de confirmacón sobre si desea eliminar el archivo o no. Simplemente seleccione el botón Si.

Hardware

Historia:

La clasificación evolutiva del hardware del computador electrónico está dividida en generaciones, donde cada una supone un cambio tecnológico muy notable. El origen de las primeras es sencillo de establecer, ya que en ellas el hardware fue sufriendo cambios radicales. Los componentes esenciales que constituyen la electrónica del computador fueron totalmente reemplazados en las primeras tres generaciones, originando cambios que resultaron trascendentales. En las últimas décadas es más difícil distinguir las nuevas generaciones, ya que los cambios han sido graduales y existe cierta continuidad en las tecnologías usadas. En principio, se pueden distinguir:

• 1.ª Generación (1945-1956): electrónica implementada con tubos de vacío. Fueron las primeras máquinas que desplazaron los componentes electromecánicos (relés).
• 2.ª Generación (1957-1963): electrónica desarrollada con transistores. La lógica discreta era muy parecida a la anterior, pero la implementación resultó mucho más pequeña, reduciendo, entre otros factores, el tamaño de un computador en notable escala.
• 3.ª Generación (1964-hoy): electrónica basada en circuitos integrados. Esta tecnología permitió integrar cientos de transistores y otros componentes electrónicos en un único circuito integrado impreso en una pastilla de silicio. Las computadoras redujeron así considerablemente su costo, consumo y tamaño, incrementándose su capacidad, velocidad y fiabilidad, hasta producir máquinas como las que existen en la actualidad.
• 4.ª Generación (futuro): probablemente se originará cuando los circuitos de silicio, integrados a alta escala, sean reemplazados por un nuevo tipo de material o tecnología.

La aparición del microprocesador marca un hito de relevancia, y para muchos autores constituye el inicio de la cuarta generación.7 A diferencia de los cambios tecnológicos anteriores, su invención no supuso la desaparición radical de los computadores que no lo utilizaban. Así, aunque el microprocesador 4004 fue lanzado al mercado en 1971, todavía a comienzo de los 80's había computadores, como el PDP-11/44,8 con lógica carente de microprocesador que continuaban exitosamente en el mercado; es decir, en este caso el desplazamiento ha sido muy gradual.

¿Que es el Hardware ?

Es la parte física de un ordenador o sistema informático, está formado por los componentes eléctricos, electrónicos, electromecánicos y mecánicos, tales como circuitos de cables y circuitos de luz, placas, utensilios, cadenas y cualquier otro material, en estado físico, que sea necesario para hacer que el equipo funcione. El término viene del Inglés, significa partes duras.

El hardware es básicamente utilizado por las computadoras y aparatos electrónicos. Cualquier parte del equipo, como llaves, cerraduras, cadenas y piezas de la computadora en sí, se llama hardware. El hardware no se limita a los ordenadores personales, también se dispone en los automóviles, teléfonos móviles, cámaras, robots, etc.
Para un correcto funcionamiento del hardware, también se necesita el software, que es la parte lógica de la informática y no es tangible. Es en el software donde está toda la parte electrónica y tiene el poder de hacer todas las operaciones que realiza un sistema electrónico. El software es cualquier programa informático que se puede utilizar, copiar, etc. Y sólo con la combinación de software y hardware, el ordenador puede trabajar de manera más precisa y eficaz.Realmente sólo se necesita el hardware básico, como la CPU (Unidad Central de Procesamiento), la memoria RAM, el disco duro, el monitor, la tarjeta gráfica, y no el llamado hardware complementario, como son los diferentes periféricos, por ejemplo, el teclado, el ratón, la unidad de disquete, la unidad de CD o DVD, la impresora, el escáner, el disco duro rígido, los altavoces, etc.

Como se clasifica:

Una de las formas de clasificar el hardware es en dos categorías: por un lado, el básico, que abarca el conjunto de componentes indispensables necesarios para otorgar la funcionalidad mínima a una computadora; y por otro lado, el hardwarecomplementario, que, como su nombre indica, es el utilizado para realizar funciones específicas (más allá de las básicas), no estrictamente necesarias para el funcionamiento de la computadora.

Necesita un medio de entrada de datos, la unidad central de procesamiento, la memoria RAM, un medio de salida de datos y un medio de almacenamiento constituyen el hardware básico.

Los medios de entrada y salida de datos estrictamente indispensables dependen de la aplicación: desde el punto de vista de un usuario común, se debería disponer, al menos, de un teclado y un monitor para entrada y salida de información, respectivamente; pero ello no implica que no pueda haber una computadora (por ejemplo controlando un proceso) en la que no sea necesario teclado ni monitor; bien puede ingresar información y sacar sus datos procesados, por ejemplo, a través de una placa de adquisición/salida de datos.

Las computadoras son aparatos electrónicos capaces de interpretar y ejecutar instrucciones programadas y almacenadas en su memoria; consisten básicamente en operaciones aritmético-lógicas y de entrada/salida.9 Se reciben las entradas (datos), se las procesa y almacena (procesamiento), y finalmente se producen las salidas (resultados del procesamiento). Por ende todo sistema informático tiene, al menos, componentes y dispositivos hardware dedicados a alguna de las funciones antedichas;10 a saber:

Procesamiento: unidad central de procesamiento
Almacenamiento: Memorias
Entrada: Periféricos de entrada (E)
Salida: Periféricos de salida (S)
Entrada/Salida: Periféricos mixtos (E/S)
Desde un punto de vista básico y general, un dispositivo de entrada es el que provee el medio para permitir el ingreso de información, datos y programas (lectura); un dispositivo de salida brinda el medio para registrar la información y datos de salida (escritura); la memoria otorga la capacidad de almacenamiento, temporal o permanente (almacenamiento); y la CPU provee la capacidad de cálculo y procesamiento de la información ingresada (transformación).

Un periférico mixto es aquél que puede cumplir funciones tanto de entrada como de salida; el ejemplo más típico es el disco rígido (ya que en él se lee y se graba información y datos).



Placa principal o placa madre:




La placa base, también conocida como placa madre o principal o con los anglicismos motherboard o mainboard,13 es un grancircuito impreso sobre el que se suelda el chipset, las ranuras de expansión (slots), los zócalos, conectores, diversos integrados, etc. Es el soporte fundamental que aloja y comunica a todos los demás componentes: Procesador, módulos de memoria RAM,tarjetas gráficas, tarjetas de expansión, periféricos de entrada y salida. Para comunicar esos componentes, la placa base posee una serie de buses mediante los cuales se trasmiten los datos dentro y hacia afuera del sistema.

La tendencia de integración ha hecho que la placa base se convierta en un elemento que incluye a la mayoría de las funciones básicas (vídeo, audio, red, puertos de varios tipos), funciones que antes se realizaban con tarjetas de expansión. Aunque ello no excluye la capacidad de instalar otras tarjetas adicionales específicas, tales como capturadoras de vídeo, tarjetas de adquisición de datos, etc.

También, la tendencia en los últimos años es eliminar elementos separados en la placa base e integrarlos al microprocesador. En ese sentido actualmente se encuentran sistemas denominados System on a Chip que consiste en un único circuito integrado que integra varios módulos electrónicos en su interior, tales como un procesador, un controlador de memoria, una GPU, Wi-Fi,Bluetooth, etc. La mejora más notable en esto está en la reducción de tamaño frente a igual funcionalidad con módulos electrónicos separados. La figura muestra una aplicación típica, en la placa principal de un teléfono móvil.

Las principales funciones que presenta una placa base son:

1. Conexión física
2. Administración, control y distribución de energía eléctrica
3. Comunicación de datos
4. Temporización
5. Sincronismo
6. Control y monitoreo

Memoria Ram:

La sigla RAM, del inglés Random Access Memory, literalmente significa memoria de acceso aleatorio. El término tiene relación con la característica de presentar iguales tiempos de acceso a cualquiera de sus posiciones (ya sea para lectura o para escritura). Esta particularidad también se conoce como "acceso directo", en contraposición al Acceso secuencial.

La RAM es la memoria utilizada en una computadora para el almacenamiento transitorio y de trabajo (no masivo). En la RAM se almacena temporalmente la información, datos y programas que la Unidad de Procesamiento (CPU) lee, procesa y ejecuta. La memoria RAM es conocida como Memoria principal de la computadora, también como "Central o de Trabajo";14 a diferencia de las llamadas memorias auxiliares, secundarias o de almacenamiento masivo (como discos duros, unidades de estado sólido, cintas magnéticas u otras memorias).

Las memorias RAM son, comúnmente, volátiles; lo cual significa que pierden rápidamente su contenido al interrumpir su alimentación eléctrica.

Las más comunes y utilizadas como memoria central son "dinámicas" (DRAM), lo cual significa que tienden a perder sus datos almacenados en breve tiempo (por descarga, aún estando con alimentación eléctrica), por ello necesitan un circuito electrónico específico que se encarga de proveerle el llamado "refresco" (de energía) para mantener su información.

La memoria RAM de un computador se provee de fábrica e instala en lo que se conoce como “módulos”. Ellos albergan varios circuitos integrados de memoria DRAM que, conjuntamente, conforman toda la memoria principal.

Hardware gráfico:

El hardware gráfico lo constituyen básicamente las tarjetas gráficas. Dichos componentes disponen de su propia memoria y unidad de procesamiento, esta última llamada unidad de procesamiento gráfico (o GPU, siglas en inglés de Graphics Processing Unit). El objetivo básico de la GPU es realizar los cálculos asociados a operaciones gráficas, fundamentalmente en coma flotante,16 liberando así al procesador principal (CPU) de esa costosa tarea (en tiempo) para que éste pueda efectuar otras funciones en forma más eficiente. Antes de esas tarjetas de vídeo con aceleradores por hardware, era el procesador principal el encargado de construir la imagen mientras la sección de vídeo (sea tarjeta o de la placa base) era simplemente un traductor de las señales binarias a las señales requeridas por el monitor; y buena parte de la memoria principal (RAM) de la computadora también era utilizada para estos fines.

Dentro de ésta categoría no se deben omitir los sistemas gráficos integrados (IGP), presentes mayoritariamente en equipos portátiles o en equipos prefabricados (OEM), los cuales generalmente, a diferencia de las tarjetas gráficas, no disponen de una memoria dedicada, utilizando para su función la memoria principal del sistema. La tendencia en los últimos años es integrar los sistemas gráficos dentro del propio procesador central. Los procesadores gráficos integrados (IGP) generalmente son de un rendimiento y consumo notablemente más bajo que las GPU de las tarjetas gráficas dedicadas, no obstante, son más que suficiente para cubrir las necesidades de la mayoría de los usuarios de un PC.

Actualmente se están empezando a utilizar las tarjetas gráficas con propósitos no exclusivamente gráficos, ya que en potencia de cálculo la GPU es superior, más rápida y eficiente que el procesador para operaciones en coma flotante, por ello se está tratando de aprovecharla para propósitos generales, al concepto, relativamente reciente, se le denomina GPGPU (General-Purpose Computing on Graphics Processing Units).

La Ley de Moore establece que cada 18 a 24 meses la cantidad de transistores que puede contener un circuito integrado se logra duplicar; en el caso de los GPU esta tendencia es bastante más notable, duplicando, o aún más, lo indicado en la ley de Moore.

Desde la década de 1990, la evolución en el procesamiento gráfico ha tenido un crecimiento vertiginoso; las actuales animaciones por computadoras y videojuegos eran impensables veinte años atrás.
